Sažetak proizvoda
PNI CEL135 je set infracrvenih sigurnosnih fotoćelija za automatiku vrata, kapija i rampi. Posebnost ovog modela je baterijski predajnik, što olakšava montažu na strani gdje nije jednostavno dovesti kabel. Prijemnik se spaja na upravljačku jedinicu motora ili rampe, a fotoćelije prate prolaz infracrvenog snopa između predajnika i prijemnika. Kada osoba, vozilo ili prepreka prekine snop, automatika dobiva signal i može zaustaviti ili promijeniti rad vrata, ovisno o postavkama centrale.
Opis proizvoda

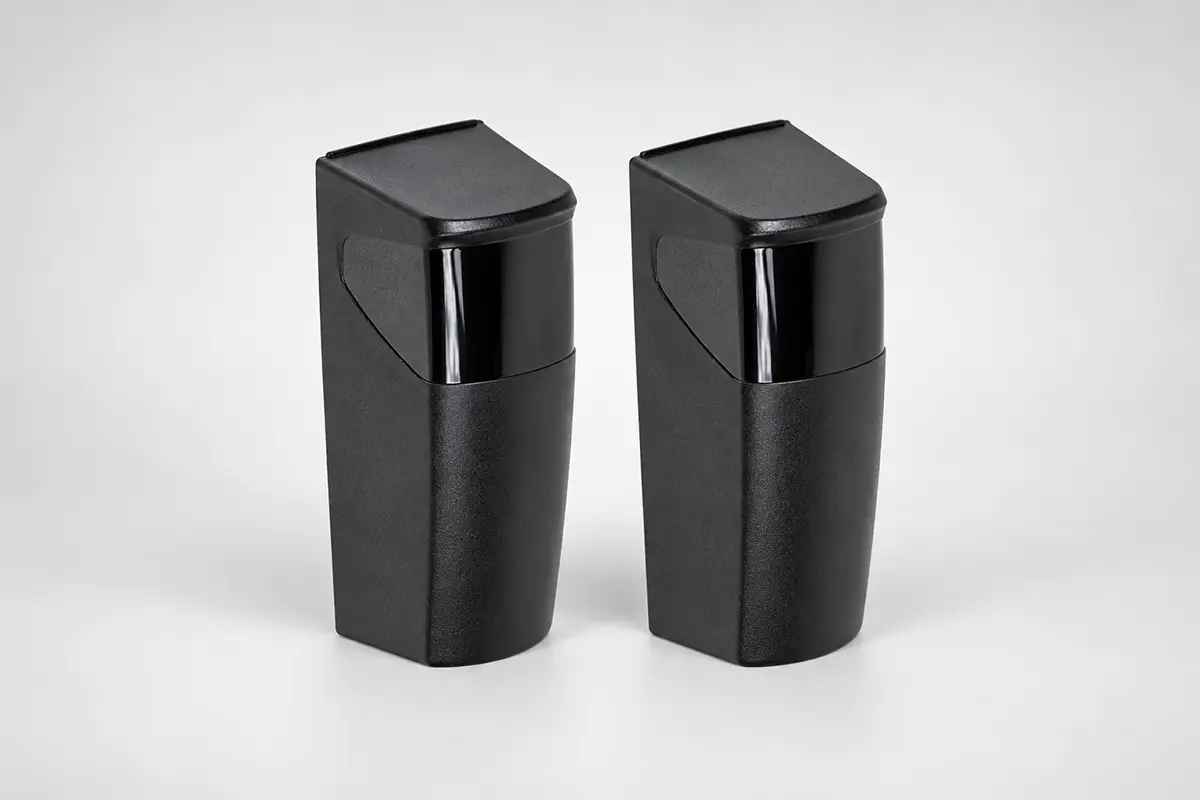

Baterijske fotoćelije za vrata i rampe PNI CEL135 – set namijenjene su za povećanje sigurnosti kod automatskih vrata, kapija i rampi. Fotoćelije rade kao infracrveni sigurnosni senzor koji detektira prepreku u zoni kretanja vrata ili rampe.
Set se sastoji od predajnika TX i prijemnika RX. Predajnik radi na 2 × AAA baterije, dok se prijemnik napaja putem 12–24 V AC/DC i spaja na upravljačku jedinicu automatike. To je praktično rješenje za situacije kada je teško ili nepraktično provući kabel do obje strane prolaza.
Prijemnik ima priključke COM i OUT za signal fotoćelije prema automatici, a jumper omogućuje odabir NC ili NO načina rada, ovisno o centrali motora ili rampe.
Domet rada fotoćelija je do 9 m, što je dovoljno za većinu privatnih i poslovnih ulaza, dvorišnih vrata, kapija i parkirnih rampi. Radna temperatura od -26°C do +80°C omogućuje korištenje u različitim vanjskim uvjetima.
Posebna prednost modela PNI CEL135 je 220° rotirajući panel, koji olakšava precizno poravnanje predajnika i prijemnika. Pravilno poravnanje je važno jer fotoćelije moraju biti postavljene tako da se infracrveni snop pravilno prenosi između dvije jedinice.
Prema uputama, fotoćelije se trebaju montirati na visini od najmanje 20 cm od tla, a preporučena udaljenost između senzora treba biti veća od 2 m. Ako je udaljenost premala, primjerice manja od 1 m, može doći do slabije reakcije na prepreku ispred infracrvenog snopa.
Fotoćelije su pogodne za klizna vrata, krilna vrata, rampe i slične sustave automatike gdje je potrebno povećati sigurnost prolaza i smanjiti rizik od zatvaranja vrata ili rampe na vozilo, osobu ili prepreku.
Glavne prednosti
- Baterijske fotoćelije za vrata, kapije i rampe
- Model PNI CEL135
- Infracrveni sigurnosni senzori za detekciju prepreka
- Predajnik radi na 2 × AAA baterije
- Prijemnik se spaja na 12–24 V AC/DC
- Domet rada do 9 m
- IP45 zaštita
- 220° rotirajući panel za lakše poravnanje
- Mogućnost odabira NC / NO načina rada
- Priključci COM i OUT za signal prema automatici
- Pogodno za klizna vrata, krilna vrata, kapije i rampe
- Korisno kada nije praktično provlačiti kabel na obje strane prolaza
Gdje se koristi
Baterijske fotoćelije PNI CEL135 koriste se za:
- klizna dvorišna vrata
- krilna dvorišna vrata
- automatske kapije
- parking rampe
- garažne i industrijske prolaze
- privatne prilaze
- poslovne ulaze
- parkirališta
- sustave automatike vrata gdje je potrebna detekcija prepreka
Tehničke specifikacije
| Specifikacija | Vrijednost |
|---|---|
| Model | PNI CEL135 |
| Tip proizvoda | Baterijske fotoćelije / infracrveni sigurnosni senzori |
| Namjena | Detekcija prepreka kod vrata, kapija i rampi |
| Vrsta senzora | Infracrvene fotoćelije |
| Set | Predajnik TX + prijemnik RX |
| Napajanje prijemnika RX | 12–24 V AC/DC |
| Napajanje predajnika TX | 3,2 V DC, 2 × AAA baterije |
| Baterije za predajnik | Uključene |
| Radna struja predajnika TX | ≤ 100 µA |
| Radna struja prijemnika RX | ≤ 32 mA |
| Potrošnja prijemnika u standby načinu | ≤ 1,5 mA |
| Domet rada | Do 9 m |
| Radna temperatura | -26°C do +80°C |
| Stupanj zaštite | IP45 |
| Podešavanje smjera | 220° rotirajući panel |
| Signalni izlaz | COM i OUT |
| Način rada izlaza | NC / NO, odabir jumperom |
| Preporučena visina montaže | Najmanje 20 cm od tla |
| Preporučena udaljenost između senzora | Više od 2 m |
| Kompatibilnost | Automatike vrata i rampi s ulazom za fotoćelije |
| Primjena | Klizna vrata, krilna vrata, kapije, rampe, prolazi |
| Vanjska uporaba | Da |
| Kategorija proizvoda | Fotoćelije za vrata i rampe |

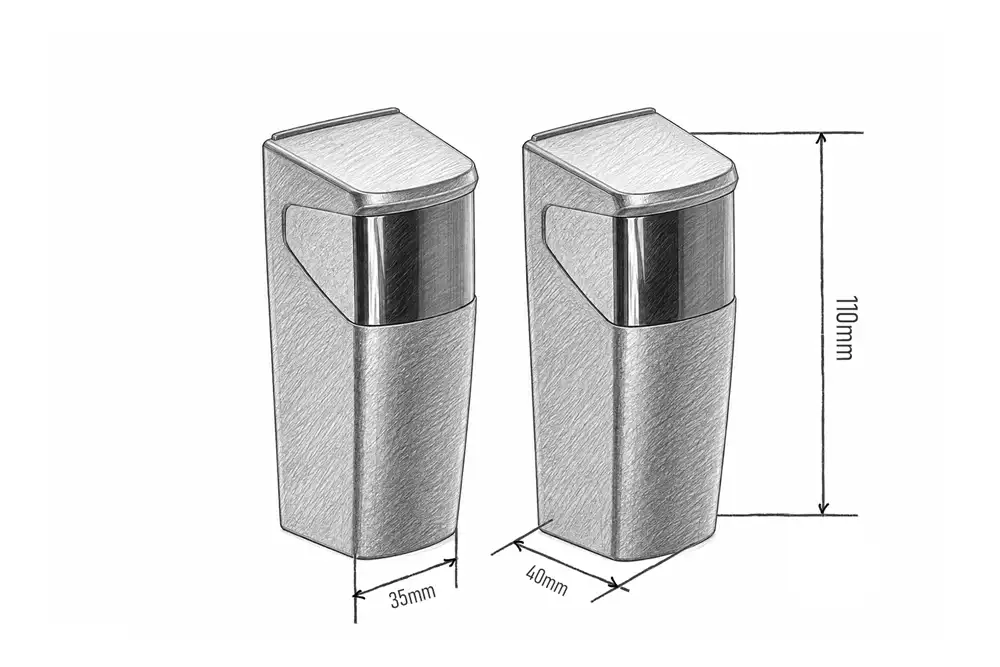

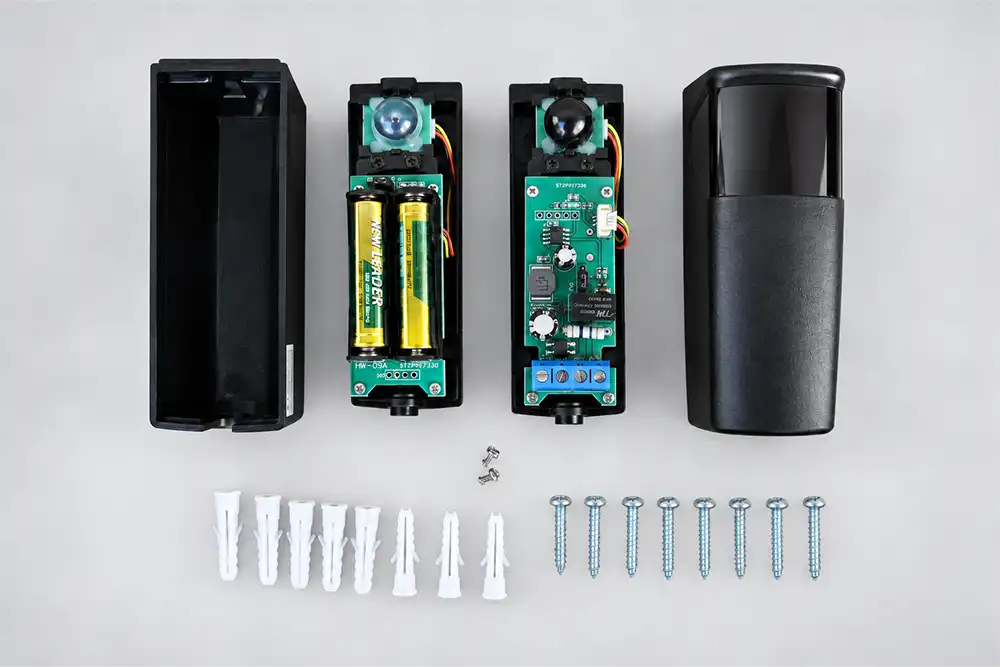

Sadržaj pakiranja
- Predajnik TX
- Prijemnik RX
- 2 × AAA baterije za predajnik
- Montažni vijci
- Tiple
- Upute za korištenje
Česta pitanja (FAQ)
Čemu služe baterijske fotoćelije PNI CEL135?
Fotoćelije PNI CEL135 služe za detekciju prepreka u području kretanja automatskih vrata, kapije ili rampe. Kada prepreka prekine infracrveni snop između predajnika i prijemnika, automatika može zaustaviti ili promijeniti rad vrata, ovisno o postavkama centrale.
Jesu li obje fotoćelije baterijske?
Ne. Kod modela PNI CEL135 baterijski je predajnik TX, koji radi na 2 × AAA baterije. Prijemnik RX se napaja putem 12–24 V AC/DC i spaja se na upravljačku jedinicu automatike.
Zašto su baterijske fotoćelije praktične?
Praktične su jer nije potrebno dovoditi napajanje do predajnika. To olakšava montažu na strani prolaza gdje nema pripremljenog kabela ili gdje bi provlačenje instalacije bilo komplicirano.
Mogu li se koristiti za klizna vrata?
Da. PNI CEL135 fotoćelije mogu se koristiti za automatiku kliznih vrata ako upravljačka jedinica podržava spajanje fotoćelija.
Mogu li se koristiti za krilna vrata?
Da. Fotoćelije su prikladne i za krilna vrata, uz pravilno postavljanje predajnika i prijemnika te spajanje prijemnika na centralu automatike.
Mogu li se koristiti za parking rampe?
Da. Mogu se koristiti i za rampe, pod uvjetom da upravljačka jedinica rampe ima odgovarajući ulaz za fotoćelije.
Koliki je domet fotoćelija?
Domet rada je do 9 m.
Koliko se visoko montiraju fotoćelije?
Prema uputama, fotoćelije se trebaju postaviti na visinu od najmanje 20 cm od tla. Visina se može prilagoditi prema vrsti vozila koja prolaze kroz senzor.
Kolika treba biti udaljenost između senzora?
Udaljenost između dva senzora treba biti veća od 2 m. Ako je udaljenost premala, primjerice manja od 1 m, može doći do slabije reakcije kod prolaska prepreke kroz infracrveni snop.
Imaju li fotoćelije podešavanje smjera?
Da. Fotoćelije imaju 220° rotirajući panel koji omogućuje lakše poravnanje predajnika i prijemnika.
Što znači NC / NO način rada?
NC i NO su načini rada signalnog izlaza fotoćelije. Odabir se podešava jumperom na prijemniku, ovisno o zahtjevima upravljačke jedinice motora ili rampe.
Imaju li fotoćelije vanjsku zaštitu?
Da. Stupanj zaštite je IP45, što ih čini prikladnima za vanjsku uporabu uz pravilnu montažu.
Tko treba montirati fotoćelije?
Fotoćelije treba montirati i podešavati kvalificirana osoba, jer je važno pravilno spojiti prijemnik, odabrati NC/NO način rada i precizno poravnati predajnik i prijemnik.
Preuzmite korisničko uputstvo za baterijske fotoćelije PNI CEL135 (PDF)
Detaljne upute za montažu, povezivanje, postavke i održavanje.
