Sažetak proizvoda

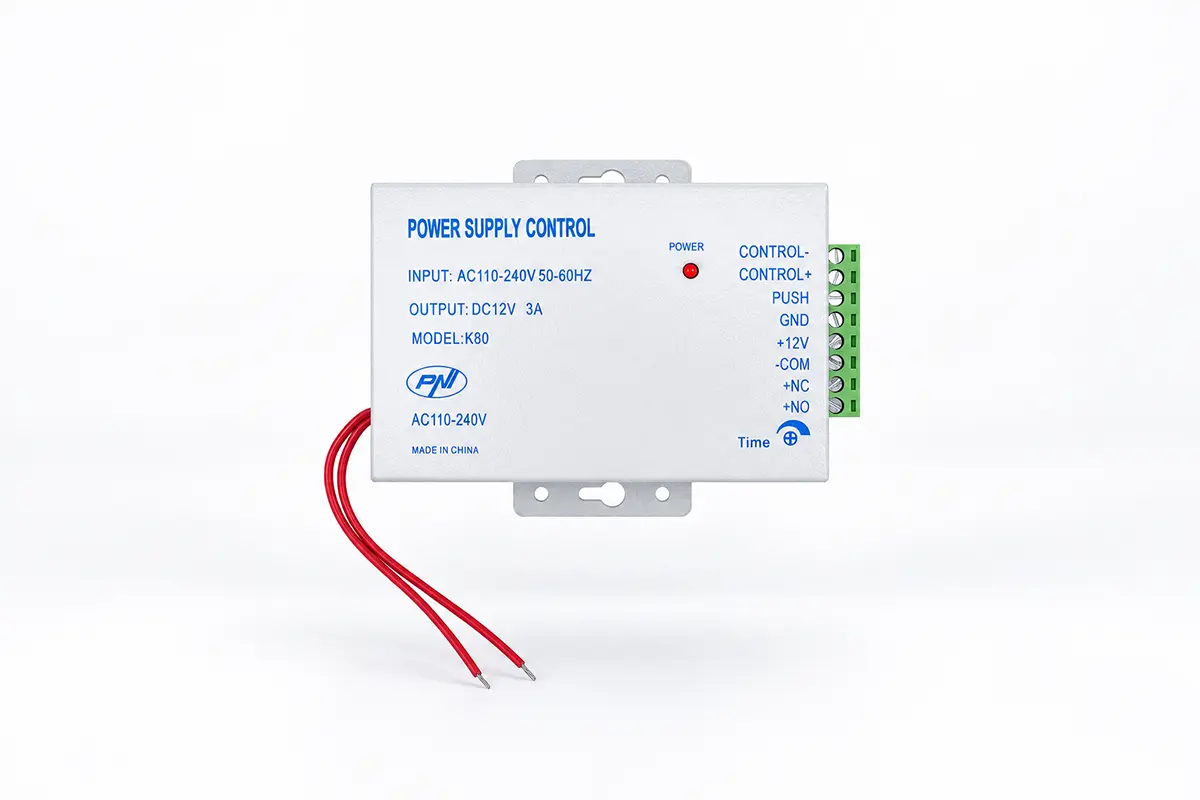

Napajanje 12V 3A s timerom za kontrolu pristupa – PNI K80 objedinjuje napajanje i upravljanje bravom u jednom kompaktnom uređaju. Iz mrežnog napona 110–260 V AC daje stabiliziranih 12 V DC / 3 A, dok podesivi izlazni timer omogućuje određivanje vremena otključavanja od 0 do 15 sekundi. Uređaj podržava Fail Safe i Fail Secure brave, vanjsko tipkalo, tipkovnicu za kontrolu pristupa i druge kompatibilne upravljačke uređaje
Opis proizvoda
Napajanje 12V 3A s timerom za kontrolu pristupa – PNI K80 praktično je rješenje za napajanje i upravljanje uređajima u sustavima kontrole pristupa.
Uređaj prima mrežno napajanje od 110 do 260 V AC, a na izlazu osigurava 12 V DC uz maksimalnu struju od 3 A. Zbog toga je prikladan za različite 12V uređaje u sustavima pristupa, pod uvjetom da njihova ukupna potrošnja odgovara izlaznim mogućnostima napajanja. Tehničke specifikacije navode stabilnost izlaza od 0,5 % te radni temperaturni raspon od -26 °C do +80 °C. k80-user-manual-eu10
Velika prednost modela PNI K80 je ugrađeni timer. Vrijeme aktivacije izlaza može se podesiti od 0 do 15 sekundi, što omogućuje određivanje koliko dugo će brava ostati otključana nakon primitka naredbe.
Napajanje podržava NO, COM i NC kontakte, pa se može koristiti s različitim tipovima električnih i elektromagnetskih brava. Prema uputama, NO izlaz namijenjen je Fail Secure bravama, dok se NC koristi za Fail Safe elektromagnetske brave. k80-user-manual-eu10
PNI K80 također ima Control+ i Control− ulaz, putem kojeg može primiti vanjsku impulsnu naredbu napona od 6 do 32 V DC, kraću od jedne sekunde. To omogućuje povezivanje s drugim kompatibilnim uređajima kontrole pristupa koji mogu poslati takav impuls. k80-user-manual-eu10
Uređaj ima i priključak PUSH, odnosno ulaz za vanjsko tipkalo za izlaz. Tako je moguće napraviti kompletan sustav u kojem se s jedne strane vrata koriste PIN ili RFID tipkovnica, a s unutarnje strane jednostavno izlazno tipkalo.
Glavne prednosti
- Izlazno napajanje 12 V DC / 3 A
- Ugrađeni timer podesiv od 0 do 15 sekundi
- NO / COM / NC izlazi
- Kompatibilnost s Fail Safe i Fail Secure bravama
- Za električne i elektromagnetske brave
- Ulaz za vanjsko tipkalo
- Control+ / Control− impulsni ulaz
- Podržava vanjski upravljački impuls 6–32 V DC
- Zaštita od električnog preopterećenja
- Zaštita od ulaznog prenapona
- Kompaktne dimenzije
- Pogodno za sustave kontrole pristupa
Gdje se koristi
PNI K80 namijenjen je prvenstveno za:
- elektromagnetske brave
- električne prihvatnike i elektrobrave
- mehaničke električne brave
- RFID tipkovnice za kontrolu pristupa
- PIN tipkovnice
- izlazna tipkala
- sustave kontrole pristupa
- ulazna vrata poslovnih i stambenih objekata
- portune i pješačka vrata s električnom bravom
Tehničke specifikacije
| Specifikacija | Vrijednost |
|---|---|
| Model | PNI K80 |
| Tip proizvoda | Napajanje s timerom za kontrolu pristupa |
| Ulazni napon | 110–260 V AC |
| Ulazna frekvencija | 50–60 Hz |
| Izlazni napon | 12 V DC |
| Maksimalna izlazna struja | 3 A |
| Stabilnost izlaza | 0,5 % |
| Vrijeme zadržavanja pri punom opterećenju | 20 ms |
| Timer / odgoda izlaza | 0–15 sekundi |
| Upravljački izlazi | NO / COM / NC |
| Ulaz za tipkalo | Da, PUSH |
| Vanjski upravljački ulaz | Control+ / Control− |
| Impulsni upravljački napon | 6–32 V DC |
| Trajanje impulsne naredbe | < 1 sekunde |
| Zaštita od preopterećenja | Da |
| Zaštita od ulaznog prenapona | Da |
| Kompatibilnost | Fail Safe i Fail Secure brave |
| Radna temperatura | -26 °C do +80 °C |
| Dimenzije | 105 × 91 × 34 mm |
| Težina | 320 g |
| Primjena | Kontrola pristupa, elektrobrave, elektromagnetske brave, tipkovnice i tipkala |
Sadržaj pakiranja
- Napajanje s timerom PNI K80
- Upute za korištenje
Česta pitanja (FAQ)
Čemu služi PNI K80?
PNI K80 je napajanje 12 V / 3 A namijenjeno sustavima kontrole pristupa. Osim napajanja uređaja, omogućuje upravljanje električnom ili elektromagnetskom bravom te podešavanje vremena otključavanja.
Koliki je izlazni napon?
Izlazni napon je 12 V DC, uz maksimalnu struju od 3 A. k80-user-manual-eu10
Ima li PNI K80 timer?
Da. Vrijeme aktivacije izlaza može se podesiti od 0 do 15 sekundi.
Može li se koristiti s elektromagnetskom bravom?
Da. PNI K80 podržava elektromagnetske brave, uključujući Fail Safe i Fail Secure izvedbe.
Može li se koristiti s klasičnom električnom bravom?
Da. Prema shemi proizvođača uređaj se može povezati i s električnim odnosno elektromehaničkim bravama.
Može li se spojiti tipkovnica za kontrolu pristupa?
Da. Shema proizvođača prikazuje povezivanje tipkovnice kontrole pristupa na K80.
Može li se spojiti izlazno tipkalo?
Da. PNI K80 ima PUSH ulaz za spajanje vanjskog tipkala.
Ima li NO i NC kontakte?
Da. Uređaj ima NO, NC i COM priključke.
Može li primiti vanjsku impulsnu naredbu?
Da. Control+ i Control− ulazi mogu primiti impulsnu naredbu napona 6–32 V DC, kraću od jedne sekunde, uz poštivanje polariteta. k80-user-manual-eu10
Ima li zaštitu od preopterećenja?
Da. U službenim specifikacijama navedena je električna zaštita od preopterećenja i zaštita od prenapona na ulazu. k80-user-manual-eu10
Može li se koristiti za druge 12V uređaje?
Električki gledano, PNI K80 daje 12 V DC do 3 A. Drugi uređaj može se napajati samo ako je kompatibilan s tim naponom, strujom i načinom spajanja. Njegova osnovna namjena prema proizvođaču ipak je sustav kontrole pristupa i upravljanje bravama.
Tko treba spojiti PNI K80?
Proizvođač preporučuje da instalaciju i spajanje obavi kvalificirana osoba koja razumije električne sheme i tehničke zahtjeve uređaja
