Set za krilna dvorišna vrata PNI MAB600 WIFI komplet je za automatizaciju dvokrilnih vrata, kapija, lesa i portuna do 600 kg ukupno. Uključuje dva 24 V motora, upravljačku kutiju, fotocelije, dvije signalne lampe, dva daljinska upravljača, montažni pribor i PNI RG121 WiFi relej. Sustav omogućuje otvaranje jednog ili oba krila, automatsko zatvaranje, ručnu deblokadu ključem i upravljanje putem aplikacije Tuya Smart ili Smart Life.
Glavne prednosti
- Kompletan set za dvokrilna dvorišna vrata
- Pogodno za vrata, kapije, lese i portune
- Maksimalna težina vrata do 600 kg ukupno
- Do 300 kg po krilu vrata
- Maksimalna duljina krila do 3 m
- Dva 24 V motora s izvlačnim rukama
- U kompletu dolaze fotocelije za veću sigurnost
- Dvije signalne lampe uključene u paket
- Dva daljinska upravljača u kompletu
- RG121 WiFi relej uključen u set
- Upravljanje putem Tuya Smart / Smart Life aplikacije
- Mogućnost automatskog zatvaranja
- Mogućnost otvaranja jednog ili oba krila
- Mogućnost ručne deblokade ključem kod nestanka struje
- Podržava dodatne uređaje poput tipkala, tipkovnice, RFID čitača ili GSM modula
Gdje se koristi
Set za krilna dvorišna vrata PNI MAB600 WIFI koristi se za:
- dvokrilna dvorišna vrata
- krilne kapije
- lese na privatnim prilazima
- portune na kućama i dvorištima
- ulaze u obiteljske kuće
- manje poslovne objekte
- parking ulaze
- garažne i dvorišne pristupe
- vrata za vozila na privatnim i stambenim objektima
Opis proizvoda

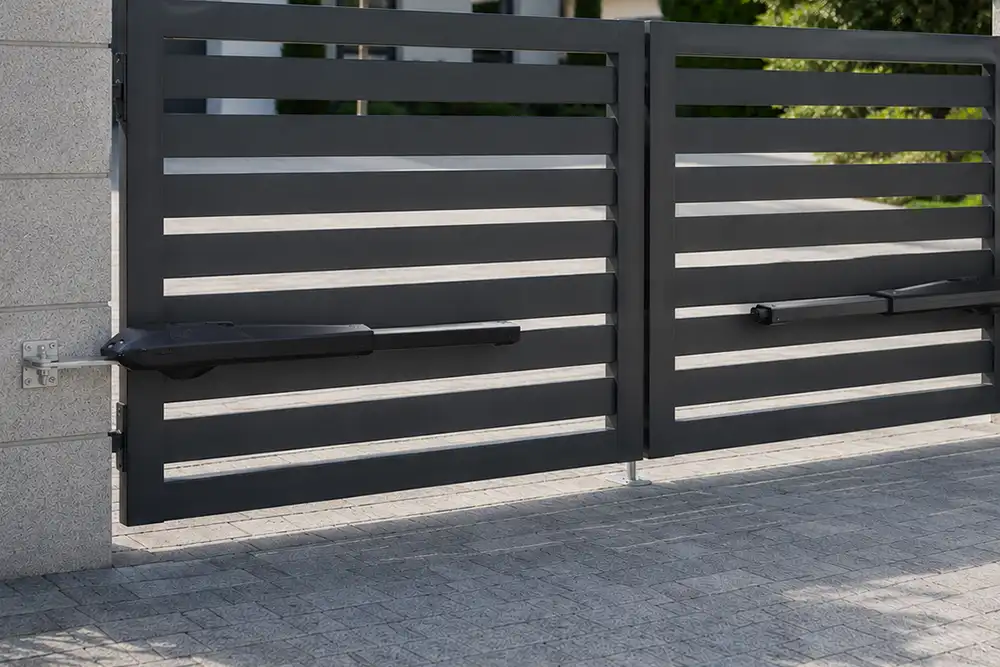

Set za krilna dvorišna vrata PNI MAB600 WIFI praktično je rješenje za automatizaciju dvokrilnih vrata, kapija, lesa i portuna.
Set je namijenjen za krilna vrata ukupne težine do 600 kg, odnosno do 300 kg po krilu, s maksimalnom duljinom krila do 3 m. Prije ugradnje važno je da su vrata pravilno postavljena, da se ručno kreću lagano i ravnomjerno te da šarke i konstrukcija vrata budu u dobrom stanju.
U kompletu dolaze dva motora s izvlačnim rukama, upravljačka kutija, fotocelije, dvije signalne lampe, dva daljinska upravljača, nosači, vijci, pribor za montažu i ključevi za ručnu deblokadu.
Ova WIFI verzija dodatno uključuje PNI RG121 WiFi pametni relej, koji omogućuje povezivanje sustava s mobitelom putem aplikacije Tuya Smart ili Smart Life. Na taj način vrata se mogu otvoriti ili zatvoriti putem aplikacije, ovisno o načinu spajanja i postavkama sustava.
PNI MAB600 podržava rad s dvokrilnim ili jednokrilnim vratima. Sustav omogućuje podešavanje vremena otvaranja, vremena zatvaranja, odgode između krila, automatskog zatvaranja i rada signalne lampe. Moguće je spojiti dodatne uređaje poput tipkala, tipkovnice za kontrolu pristupa, RFID čitača, GSM modula ili elektromagnetske brave.
Fotocelije povećavaju sigurnost rada jer detektiraju prepreku u prostoru kretanja vrata. Signalne lampe upozoravaju okolinu da se vrata otvaraju ili zatvaraju, što je posebno korisno kod ulaza u dvorišta, parkinge i prolaze s više korisnika.
U slučaju nestanka struje, motori se mogu ručno deblokirati pomoću ključeva koji dolaze u paketu.
Tehničke specifikacije
| Specifikacija | Vrijednost |
|---|---|
| Model | PNI MAB600 WIFI |
| Tip proizvoda | Set za krilna dvorišna vrata |
| Namjena | Dvokrilna vrata, kapija, lesa, portun |
| Napajanje sustava | 230 V AC ±10% |
| Napon motora | 24 V DC |
| Snaga motora | 60 W × 2 |
| Broj motora | 2 |
| Brzina vrtnje | 100 rpm |
| Maksimalna duljina ruke motora | 340 mm |
| Brzina aktuatora | 2,4 cm/s |
| Maksimalni kut otvaranja | 110° |
| Maksimalna težina vrata | 600 kg ukupno |
| Maksimalna težina po krilu | 300 kg |
| Maksimalna duljina krila | 3 m |
| Vrijeme kontinuiranog rada | 5 min |
| Frekvencija daljinskog upravljača | 433 MHz |
| RF snaga prijenosa | 10 mW |
| Stupanj zaštite motora | IP55 |
| Radna temperatura | -26°C do +80°C |
| Ručna deblokada | Da, ključem |
| Mogućnost rada s jednim krilom | Da |
| Mogućnost rada s dva krila | Da |
| Automatsko zatvaranje | Da |
| Mogućnost spajanja fotocelija | Da |
| Mogućnost spajanja signalne lampe | Da |
| Mogućnost spajanja tipkala / kontrole pristupa | Da |
| Maksimalan broj daljinskih upravljača | do 120 |
| WiFi relej u setu | PNI RG121 WiFi pametni relej |
| Napajanje WiFi releja | 5 V / 1 A |
| WiFi frekvencija | 2,4 GHz |
| WiFi standard | IEEE 802.11 b/g/n |
| WiFi aplikacija | Tuya Smart / Smart Life |
| Tip releja | NO relej, normalno otvoreni kontakt |
| Senzor WiFi releja | Magnetski senzor s kabelom |
| Duljina kabela senzora | 5 m |
| Montaža WiFi releja | Samo unutarnja montaža |
| Radna temperatura WiFi releja | -26°C do +80°C |

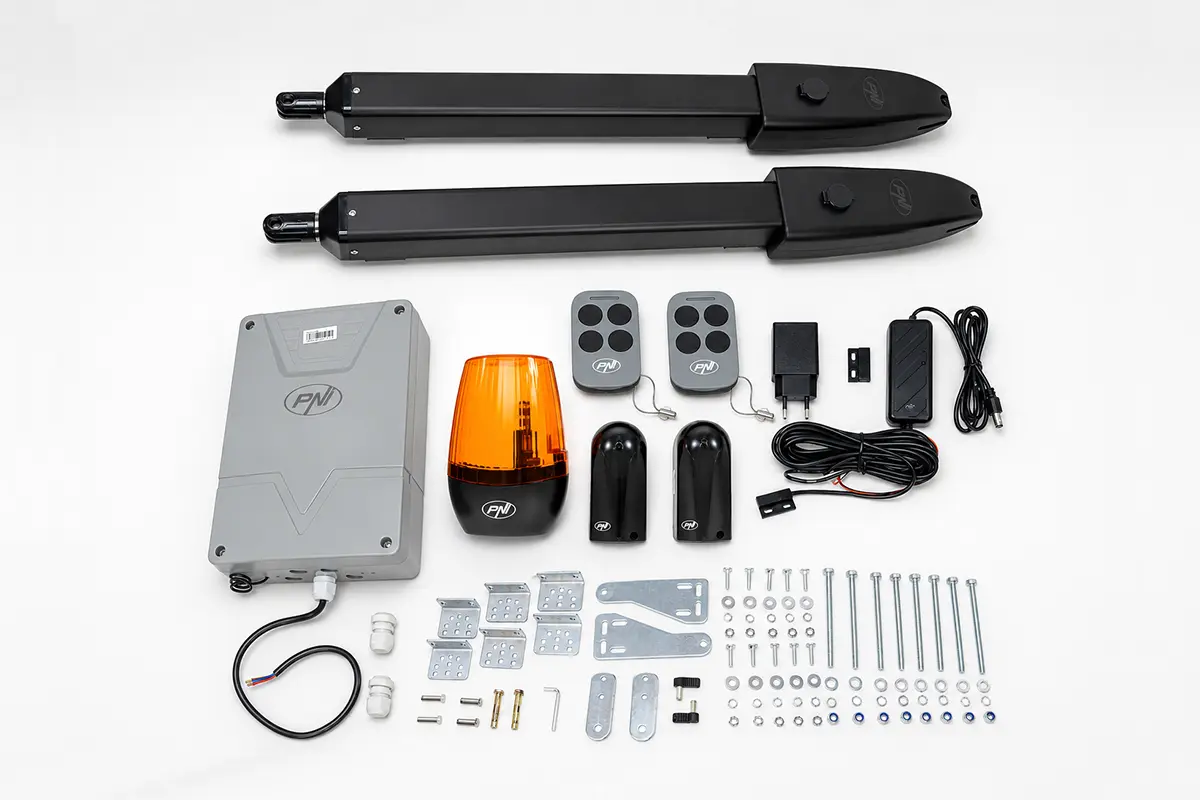

Sadržaj paketa
- 2 × motor s izvlačnom rukom
- 1 × upravljačka kutija
- 2 × signalna lampa
- 2 × daljinski upravljač
- 2 × fotocelija
- 1 × gumeni graničnik
- 2 × vijak za gumeni graničnik
- 2 × ključ za ručnu deblokadu
- 6 × nosač za stup i vrata
- 2 × nosač za stup
- 8 × vijci, matice i podloške
- 8 × vijak s maticom i podloškom
- 4 × osovinica / klin
- 4 × sigurnosna kopča
- 2 × nosač za vrata

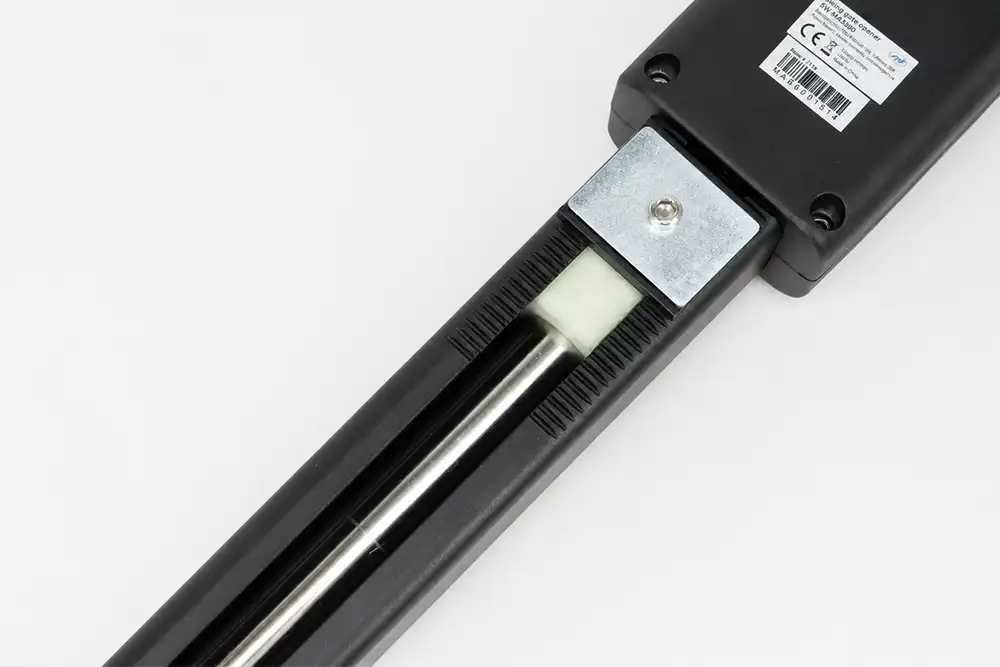

- 1 × imbus ključ za podešavanje graničnika hoda
- 1 × PNI RG121 WiFi pametni relej
- Magnetski senzor za WiFi relej s kabelom 5 m
- Kabeli za spajanje WiFi releja
- Montažni pribor
- Upute za montažu i korištenje
Česta pitanja (FAQ)
Za koja vrata je namijenjen PNI MAB600 WIFI?
PNI MAB600 WIFI namijenjen je za dvokrilna krilna dvorišna vrata, kapije, lese i portune do ukupno 600 kg, odnosno do 300 kg po krilu.
Koja je maksimalna duljina krila vrata?
Maksimalna preporučena duljina jednog krila je do 3 m.
Može li se koristiti za jednokrilna vrata?
Da. Sustav podržava rad s dvokrilnim i jednokrilnim vratima. Kod jednokrilnih vrata spaja se samo jedan motor prema uputama za spajanje.
Dolazi li WiFi upravljanje u kompletu?
Da. U ovoj verziji seta isporučuje se PNI RG121 WiFi pametni relej, koji omogućuje upravljanje putem aplikacije Tuya Smart ili Smart Life.
Podržava li WiFi relej 5 GHz mrežu?
Ne. PNI RG121 WiFi relej podržava samo 2.4 GHz WiFi mrežu.
Može li se vrata otvarati mobitelom?
Da. Uz uključen PNI RG121 WiFi relej vrata se mogu povezati s aplikacijom Tuya Smart ili Smart Life i upravljati putem mobitela, ovisno o načinu spajanja i postavkama sustava.
Dolaze li fotoćelije u kompletu?
Da. U kompletu dolaze fotoćelije koje povećavaju sigurnost rada vrata jer detektiraju prepreku u zoni prolaza.
Dolaze li signalne lampe u kompletu?
Da. U kompletu dolaze dvije signalne lampe koje upozoravaju okolinu kada se vrata otvaraju ili zatvaraju.
Koliko daljinskih upravljača dolazi u paketu?
U paketu dolaze 2 daljinska upravljača.
Koliko daljinskih upravljača sustav podržava?
Sustav podržava do 120 daljinskih upravljača.
Može li se otvoriti samo jedno krilo?
Da. Sustav podržava upravljanje jednim krilom, što je korisno za pješački prolaz ili djelomično otvaranje vrata.
Što se događa kod nestanka struje?
Motori se mogu ručno deblokirati pomoću ključeva koji dolaze u paketu. Nakon deblokade vrata se mogu ručno otvoriti ili zatvoriti.
Može li se spojiti tipkovnica, RFID čitač ili tipkalo?
Da. Upravljačka jedinica podržava spajanje dodatnih uređaja za otvaranje, poput tipkala, tipkovnice za kontrolu pristupa, RFID čitača, GSM modula ili drugog uređaja s beznaponskim NO kontaktom.
Može li se spojiti elektromagnetska brava?
Da. Upravljačka ploča ima izlaze predviđene za spajanje elektromagnetske brave ili sličnog sustava zaključavanja.
Je li sustav prikladan za vanjsku ugradnju?
Motori imaju IP55 zaštitu i predviđeni su za vanjsku upotrebu. WiFi relej RG121 namijenjen je samo za unutarnju montažu ili ugradnju u zaštićeno kućište.
